罐车和法兰接口

    罐车是车体呈罐形的运输车辆，用来装运各种液体、液化气体和粉末状货物等，这些货物包括汽油、原油、各种粘油、植物油、液氨、酒精、水、各种酸碱类液体、水泥氧化铅粉等。罐车在进行装载以及卸载货物的时候，需要通过法兰口处对接实施，在装载或卸载货物的时候，法兰口处将承受额外的压力，故而对于罐体法兰接口处在制造时的精度要求就非常严格，且有些罐体用来运输危险化学物品，所以对于法兰口处的精度要求就会更加严格，以确保装、卸载万无一失。经过长期使用的法兰接口，受外力或腐蚀变形的情况也时常存在，故而定期对罐体法兰接口处进行检测、排除安全隐患，也是非常必要的。

客户的检测需求

我们的客户是某大型罐车运输公司，其拥有的罐车在运营一定期限后，需要对法兰接口处进行三维检测，以保障安全运营。在本案例中，客户希望对其罐车的法兰接口处的衔接孔的位置度、以及法兰接口平面度进行检测，主要需求如下：

① 对固定孔位的位置度进行检测，测量精度要求±0.1mm；

② 对法兰接口处的平面度进行测量检测，测量精度要求±0.05mm；

③ 希望快速实现检测，保障安全运营的同时，减少停运时间。

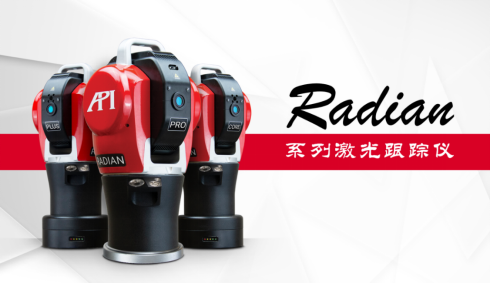

图1：Radian系列激光跟踪仪

API测量解决方案

综合客户的测量需求，API提供了使用Radian Plus激光跟踪仪的测量解决方案。

激光跟踪仪，是精密测量领域的代表性解决方案，其已被广泛应用于各行业高端制造以及科研院所的学术研究中。Radian Plus激光跟踪仪，是API公司开发的第五代激光跟踪仪，其具有精度高、测量范围大、易操作、无线数据传输、集成温度/气压补偿和极致便携等特点，代表了世界尖端的激光跟踪测量技术。

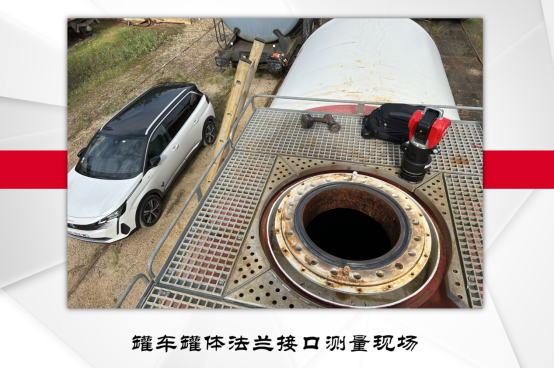

图2：本案例罐体法兰接口测量现场-1

测量过程

    一、设备布设

本案例中，应用工程师将Radian Plus激光跟踪仪布设于待测法兰接口的周边，使激光可通视待测目标位置。

二、数据采集

实施数据采集时，测量工程师手持带有内置棱镜的跟踪仪靶球（SMR）在待测部件的待测位置进行触碰，Radian Plus主机射出一道激光并实时锁定SMR的中心位置，当靶球触碰待测位置时，随即以1000Hz的测量速率对该位置的空间坐标数据进行快速采集，并传输至笔记本电脑端的测量软件保存用于后续分析。

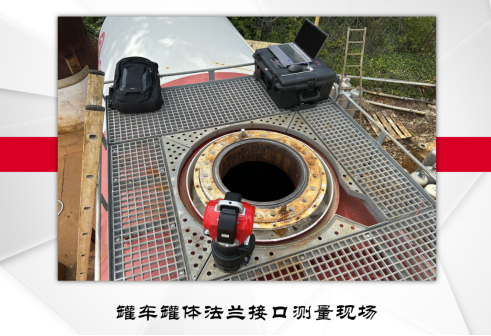

图3：本案例罐体法兰接口测量现场-2

三、数据分析

当所有待测位置待测点的空间坐标数据采集完毕，即可在测量软件中找到相应的点，使用这些点构建相应的线、面、体等，并设置公差范围、与理想值进行比对，得到偏差数据，即可实现测量检测的目的。

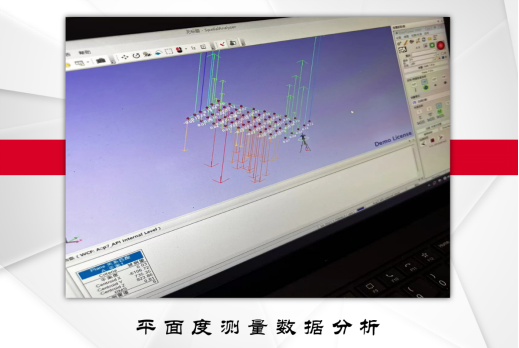

图4：平面度测量数据分析

四、分析报告

    可在测量软件中，根据所需报告内容进行筛选和标注，并自动计算、生成测量分析报告。

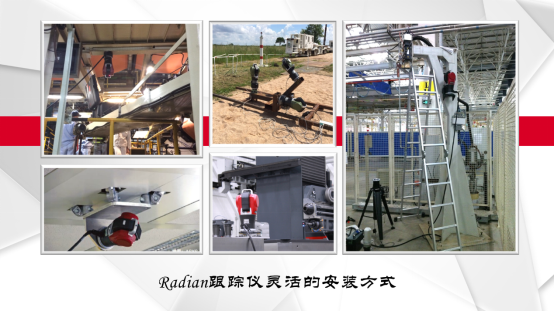

图5：Radian激光跟踪仪安装方式示意

灵活的安装方式

在进行测量时，通常都是使用设备三脚架稳定支撑Radian激光跟踪仪。API还根据跟踪仪的不同应用场景，开发了一系列的设备支撑系统，如：磁力吸附底座（本案例中使用）、三足底盘、90度转接座、短尺寸三脚架、重型三脚架、碳纤维套筒等等，满足更多实际应用需求。

总结

Radian Plus激光跟踪仪具备精度高（微米级别）、测量范围广、功能丰富（可配备多种隐藏点、扫描、6DoF、主动跟踪等拓展附件）、操作简单、动态性能佳（1000Hz采数速率）等特点，充分满足了客户对于罐车法兰接口部件检测高精度、高效率的测量需求。

此外，除本案例中应用的Radian Plus型号外，API品牌还根据应用场景的不同，为您提供Radian Core以及Radian Pro型号激光跟踪仪，详情请登陆API中国官网apimetrology.com.cn或致电400-685-0256垂询。
