两轮电动车及造型设计需求

两轮电动车在现代城市交通中，扮演着非常重要且不可或缺的角色。上班下班、接送孩童、货物配送…… 无不体现了其在短途交通中可躲避拥堵、使用灵活方便、操作简单快捷等特点。

在其市场需求不断提升的环境下，各大制造厂商对于两轮电动车的整车安全、以及时尚造型，也有了更高的要求，更多变的造型设计，也对两轮电动车的加工制造各个环节有了更严格的要求。那么就需要借助更先进的加工手段，来实现这些造型的设计与最初的油泥模型制造。

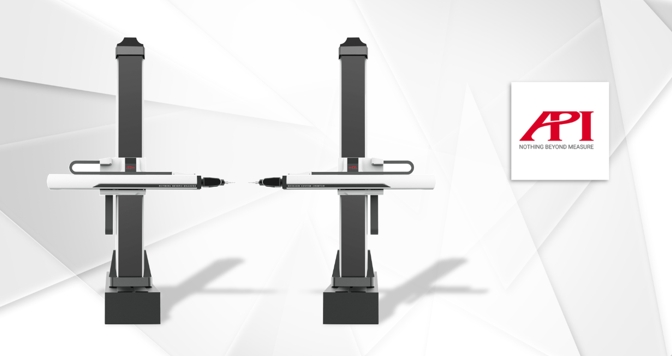

图1：Galaxy油泥模型铣削机

API造型设计解决方案

API品牌的Galaxy系列油泥模型铣削机，集成了三维测量、划线、铣削功能于一体，并采用卓越的工业设计理念及制造材料，配合以先进的软件系统，可在产品开发中的诸多方面为造型工艺赋能及提供强有力的保障：

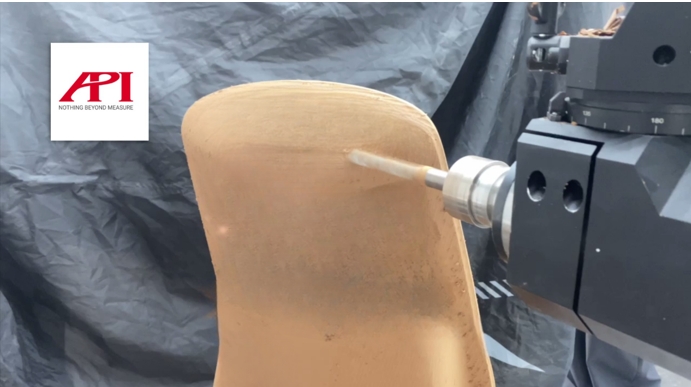

图2：Galaxy两轮电动车油泥模型曲面造型铣削作业中

保障曲面铣削婉转流畅

曲面造型的婉转与弧度，往往给人带来亲和感与速度感。而今，大量的曲面元素被应用在两轮电动车辆的造型设计中。Galaxy油泥模型铣削机，采用5轴联动加工技术，满足A轴±120°、B轴±200°的大范围行程，以及实现15″的重复定位精度，保障复杂型面紧密贴合加工（加工头实时摆动，始终沿被加工曲面的法线方向），完成优美曲面从设计到现实的转变。

    除提供5轴联动加工的铣削模式外，Galaxy也支持15°分度的3+2轴加工模式（X、Y、Z三轴全自动＋A、B轴手动调整），满足用户的不同需求。（请参考图3）

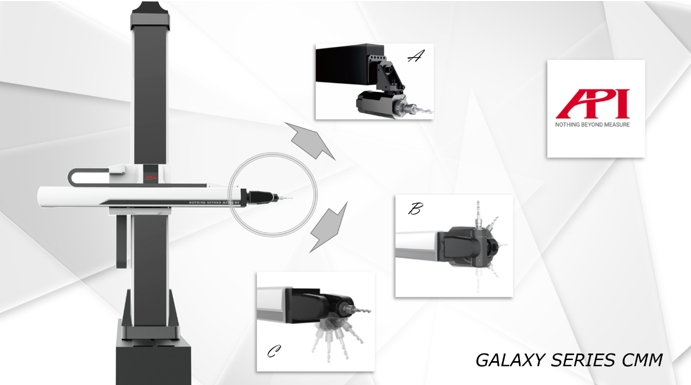

图3：Galaxy铣削形式（A：3+2轴铣刀头；B&C：5轴联动全自动双摆角铣刀头）

保障高强度材料的平顺加工

Galaxy系列油泥铣削机，采用优化工业设计的框架式架构机身，具有高强度以及极佳的刚性和稳定性。此外，Galaxy配备了大功率液冷主轴，可适应高速、大进给量、长时间加工的需求，充分满足对实施电动车造型所使用的油泥、泡沫、代木、轻型树脂等的平顺铣削需求。

图4：Galaxy快速油泥铣削作业中

保障数据兼容与加工的高效快捷

作业时，能方便地将数模文件通过UG、PRO/E、POWERMILL等CAM软件编制为G代码，快速实现对各类材料的数控铣削加工；运行速度最大高达20000mm/分钟，配合以15000rpm的主轴转速，使得加工方便、高效、快捷。

    Galaxy系列油泥模型铣削机还可进行双机布局，双机协同加工，效率加倍！

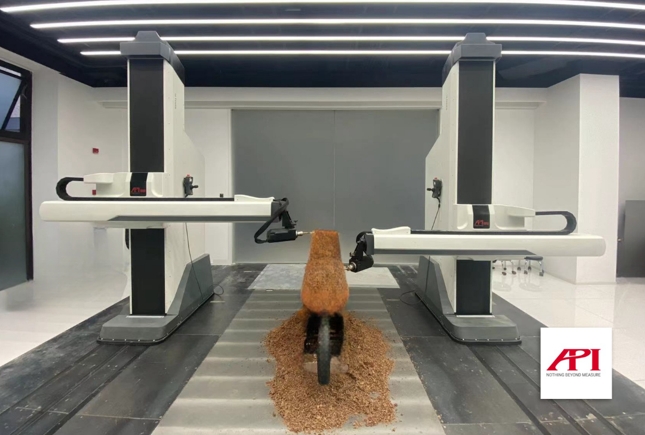

图5：Galaxy两轮电动车油泥模型双机协同加工作业中

保障与用户现场的高度适配

Galaxy系列均采用专业设备外观设计，可与造型室环境完美融合，淡化自身并突显被加工模型，利于评审。

除标准尺寸外，亦可根据用户现场环境进行个性化定制，最大限度地做到与用户现场环境融合一体，同时满足功能与美观的需求。

保障高精度应用

每一台出厂的Galaxy系列铣削机，除采用高精密导轨、齿轮等元件对硬件提供高品质保障外，还采用API专利的VEC空间误差补偿技术，对整机的21项参数误差实施进一步的优化，保障实现高质量加工。

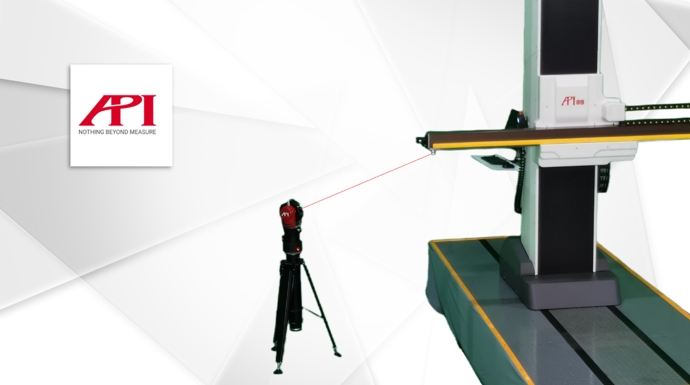

图6：VEC空间误差补偿进行中

关于 API

美国自动精密工程公司（API 公司）于1987 年创建，总部位于美国马里兰州的洛克威尔城。API 公司自成立以来， 始终致力于机械制造领域精密测量仪器和高性能传感器的研发和生产，产品已广泛应用于美国及世界各国的先进制造领域，并在坐标测量和机床性能测试的高精度标准方面处于领先地位。API 公司拥有一支经验丰富、能力卓著的工程师队伍，不断开发出先进的创新性产品，以满足快速发展的工业技术的需要。在美国联邦政府、企业及科学研究的诸多项目中，API 公司都是积极参与者和关键技术伙伴。迄今为止所取得的成就使其在国际精密测量领域享有很高的声誉。

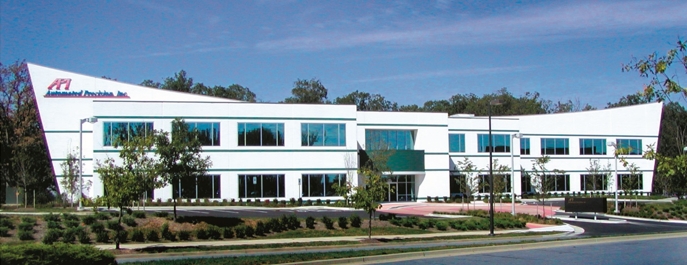

图7：API公司总部大楼
